Aké sú ochranné zariadenia v rozvádzacej skrini?

Ako profesionálny dodávateľ rozvodných skríň sa ma často pýtajú na ochranné zariadenia používané v rozvodných skriniach. Tieto zariadenia sú kľúčové pre zaistenie bezpečnej a spoľahlivej prevádzky elektrických systémov. V tomto blogu sa budem venovať rôznym ochranným zariadeniam, ktoré sa bežne vyskytujú v rozvodných skriniach, ich funkciám a významu.

1. Ističe

Ističe sú snáď najznámejšie ochranné zariadenia v rozvodnej skrini. Sú navrhnuté tak, aby automaticky prerušili tok elektriny, keď sa zistí abnormálny prúd, ako je preťaženie alebo skrat.

Ochrana proti preťaženiu

Preťaženie nastane, keď prúd pretekajúci obvodom prekročí jeho menovitú kapacitu. Ističe s ochranou proti preťaženiu sú vybavené tepelným článkom. Keď sa prúd zvyšuje, tepelný článok sa zahrieva. Keď teplota dosiahne určitú prahovú hodnotu, istič sa vypne a preruší napájanie obvodu. To chráni elektrické zariadenia a rozvody pred poškodením v dôsledku prehriatia.

Ochrana proti skratu

K skratu dochádza, keď sa medzi dvoma vodičmi vytvorí cesta s nízkym odporom, čo spôsobí, že pretečie veľké množstvo prúdu. Ističe na ochranu proti skratu používajú magnetický prvok. Keď dôjde ku skratu, vysoký prúd generuje silné magnetické pole, ktoré spôsobí okamžité vypnutie ističa.

Ističe sa dodávajú v rôznych typoch, ako sú lisované ističe (MCCB) a miniatúrne ističe (MCB). MCCB sa zvyčajne používajú vo väčších rozvodných skriniach pre aplikácie s vyšším prúdom, zatiaľ čo ističe sú vhodné pre menšie obvody a obytné aplikácie.

2. Poistky

Ďalším dôležitým ochranným zariadením sú poistky. Poistka pozostáva z kovového drôtu alebo pásika, ktorý sa roztaví, keď ním prechádza určité množstvo prúdu. Keď dôjde k preťaženiu alebo skratu, nadmerný prúd spôsobí prepálenie poistky, preruší obvod a zabráni ďalšiemu poškodeniu.

Poistky sú jednoduché a nákladovo efektívne ochranné zariadenia. Sú dostupné v rôznych hodnotách a typoch, ako sú rýchločinné poistky a poistky s časovým oneskorením. Rýchlo pôsobiace poistky sú navrhnuté tak, aby sa rýchlo prepálili v prípade skratu, zatiaľ čo poistky s časovým oneskorením vydržia dočasné preťaženie bez prepálenia, čo je užitočné pre obvody, v ktorých dochádza k nárazovým prúdom, ako sú motory.

3. Prepäťové ochrany

Prepäťové ochrany sa používajú na ochranu elektrických zariadení pred prepätiami. Prepätie môže byť spôsobené údermi blesku, kolísaním elektrickej siete alebo náhlym zapnutím alebo vypnutím veľkých elektrických záťaží. Tieto prepätia môžu poškodiť citlivé elektronické komponenty v rozvodnej skrini a pripojených zariadeniach.

Prepäťové ochrany fungujú tak, že odvádzajú nadmerné napätie na zem. Typicky obsahujú kovovo-oxidové varistory (MOV) alebo plynové výbojky. Keď dôjde k prepätiu, MOV alebo plynové výbojky zmenia svoj odpor, čo umožní, aby nadbytočný prúd mohol bezpečne tiecť do zeme.

4. Prúdové ističe (ELCB) a prúdové chrániče (RCD)

ELCB a RCD sú navrhnuté tak, aby chránili pred úrazom elektrickým prúdom a zemným zvodom. Zemný zvod nastáva, keď prúd preteká zo živého vodiča do zeme cez neúmyselnú cestu, ako je napríklad chybný spotrebič alebo poškodené vedenie.

ELCB a RCD nepretržite monitorujú prúd tečúci v živých a neutrálnych vodičoch. Ak je medzi týmito dvoma vodičmi rozdiel v prúde, znamená to, že nejaký prúd uniká do zeme. Keď zvodový prúd prekročí určitú hranicu, zariadenie sa vypne a preruší napájanie.

5. Izolátory

Izolátory, tiež známe ako odpojovacie spínače, sa používajú na izoláciu obvodu od zdroja energie na účely údržby alebo bezpečnosti. Poskytujú viditeľné prerušenie obvodu, čím zaisťujú, že obvodom nemôže pretekať žiadny prúd, keď sa na ňom pracuje.

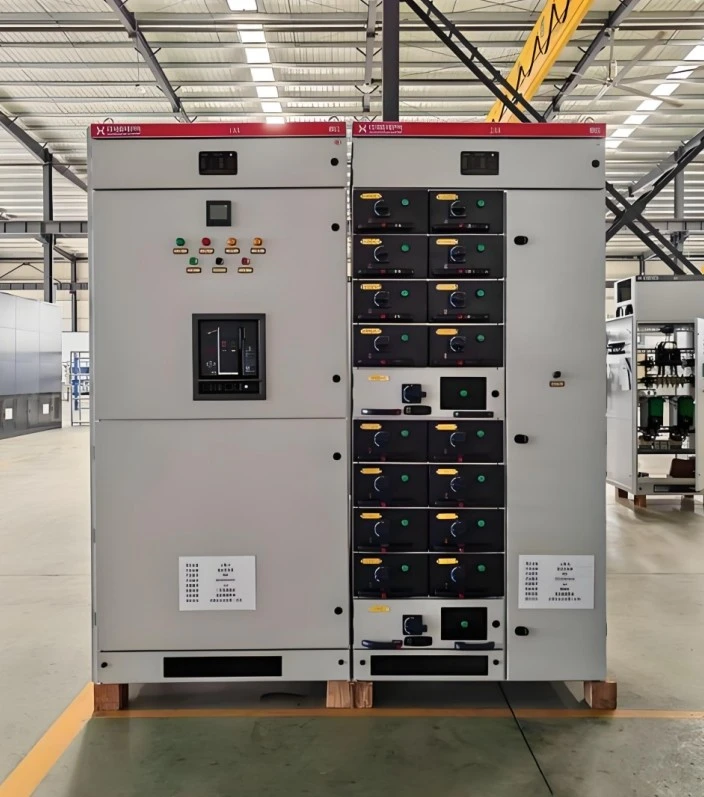

Izolátory sa zvyčajne používajú vo vysokonapäťových a nízkonapäťových rozvodných skriniach. Vo vysokonapäťových aplikáciách,Vysokonapäťová vstupná skriňačasto používa izolátory na izoláciu prichádzajúceho napájania. V nízkonapäťových systémoch,Nízkonapäťová rozvodná skriňamôžu byť tiež vybavené izolátormi pre bezpečnosť.

6. Prúdové transformátory (CT)

Prúdové transformátory sa používajú na meranie prúdu v obvode. Znižujú vysoký prúd v hlavnom obvode na nižší, lepšie ovládateľný prúd, ktorý je možné merať prístrojmi, ako sú ampérmetre a relé.

CT sú nevyhnutné na monitorovanie elektrického zaťaženia v rozvodnej skrini. Poskytujú potrebné informácie na ochranu pred preťažením a energetický manažment. Presným meraním prúdu dokáže systém zistiť abnormálne úrovne prúdu a prijať vhodné opatrenia.

7. Transformátory napätia (VT)

Napäťové transformátory, tiež známe ako potenciálne transformátory, sa používajú na zníženie vysokého napätia v obvode na nižšie napätie na účely merania a ochrany. Používajú sa na meranie napätia v rozvodnej skrini a poskytujú vstup pre napäťovo citlivé ochranné zariadenia.

VT sú dôležité na zabezpečenie toho, aby elektrické zariadenie v rozvodnej skrini pracovalo v špecifikovanom rozsahu napätia. Pomáhajú pri detekcii prepätia a podpätia a môžu spustiť vhodné ochranné opatrenia.

8. Ochranné relé

Ochranné relé sú inteligentné zariadenia, ktoré monitorujú elektrické parametre obvodu, ako je prúd, napätie a frekvencia. Dokážu zistiť abnormálne podmienky a poslať signál do ističa, aby sa v prípade potreby vypol.

Existujú rôzne typy ochranných relé, ako sú nadprúdové relé, prepäťové relé, podnapäťové relé a diferenciálne relé. Každý typ relé je navrhnutý tak, aby zisťoval špecifické abnormálne podmienky a podľa toho poskytoval ochranu.

Význam ochranných zariadení v rozvodných skriniach

Ochranné zariadenia v rozvodnej skrini hrajú zásadnú úlohu pri zabezpečovaní bezpečnosti a spoľahlivosti elektrického systému. Chránia elektrické zariadenie pred poškodením v dôsledku preťaženia, skratu, napäťových rázov a iných abnormálnych podmienok. Tým, že zabraňujú poškodeniu zariadenia, znižujú riziko elektrického požiaru a iných bezpečnostných rizík.

Okrem toho ochranné zariadenia pomáhajú udržiavať stabilitu elektrickej siete. Zabezpečujú fungovanie elektrického systému v rámci stanovených parametrov, čo je nevyhnutné pre správnu funkciu všetkých pripojených elektrických zariadení.

Záver

Na záver, ochranné zariadenia v rozvodnej skrini sú nevyhnutné pre bezpečnú a spoľahlivú prevádzku elektrických systémov. Od ističov a poistiek až po prepäťové ochrany a ochranné relé, každé zariadenie má svoju jedinečnú funkciu a dôležitosť. Ako dodávateľ rozvodných skríň chápeme význam týchto ochranných zariadení a zabezpečujeme, aby naše produkty boli vybavené kvalitnými ochrannými mechanizmami.

Ak potrebujete rozvodnú skriňu alebo máte akékoľvek otázky týkajúce sa ochranných zariadení, pozývame vás, aby ste nás kontaktovali na podrobnú diskusiu. Zaviazali sme sa poskytovať vám najlepšie riešenia pre vaše potreby v oblasti distribúcie elektrickej energie.

Referencie

• Príručka elektrotechniky, tretie vydanie, editoval Richard C. Dorf
• Ochrana energetického systému a spínacie zariadenia, od JR Lucas
